वेल्डिंग लीड पोस्ट्स आणि टर्मिनल लगसाठी स्पॉट वेल्डर

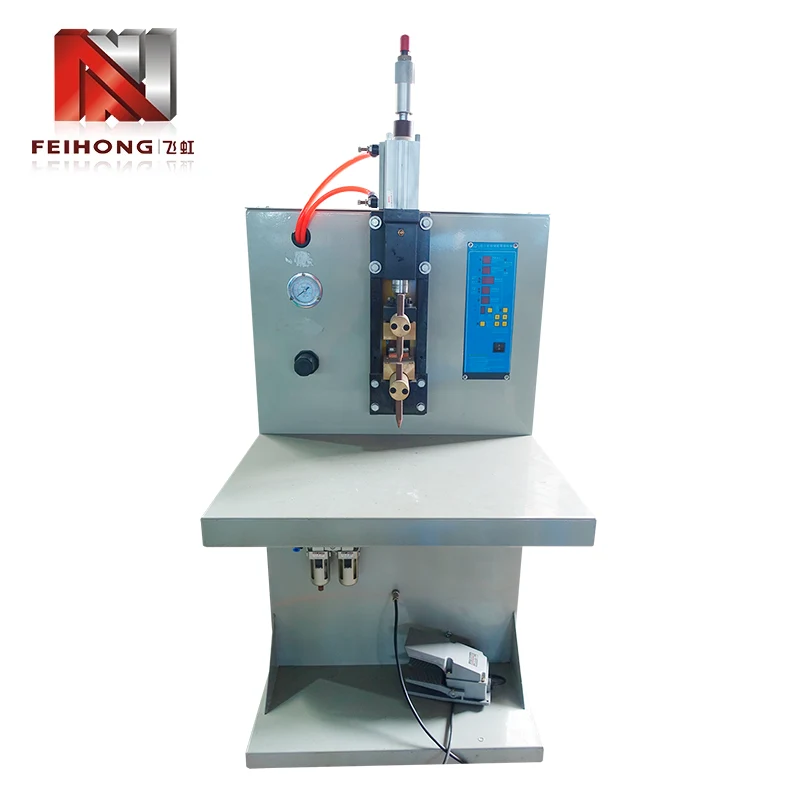

वेल्डिंग लीड पोस्ट्स आणि टर्मिनल लग्ससाठी Feihong® चे स्पॉट वेल्डर हे इलेक्ट्रिक हीटिंग ट्यूब उत्पादकांसाठी उद्देशाने डिझाइन केलेले आहे ज्यांना लीड बार (किंवा लीड पोस्ट) आणि टर्मिनल लग्स यांच्यामध्ये पूर्ण संयुक्त सातत्य आवश्यक आहे. संपूर्ण हीटिंग ट्यूब उत्पादन ओळींचा पुरवठादार म्हणून, Feihong® या वेल्डरला ट्यूब फिलिंग, सीलिंग आणि चाचणी स्टेशनसह एकत्रित करते. मशीन थ्री-फेज 380V, थ्री-फेज 220V, किंवा सिंगल-फेज 220V पुरवठा स्वीकारते, 2KVA च्या रेट केलेल्या पॉवरसह आणि 0 ते 435V पर्यंत सतत समायोजित करण्यायोग्य कॅपेसिटर व्होल्टेजसह. त्याची वायवीय इलेक्ट्रोड फोर्स सिस्टीम, जलद कॅपेसिटर डिस्चार्जसह एकत्रितपणे, कमी कालावधीची नाडी प्रदान करते जी किमान उष्णता-प्रभावित झोनसह घन-स्थिती वेल्ड तयार करते - 100 µΩ खाली विद्युत संपर्क प्रतिरोध सुनिश्चित करताना लीड पोस्टची यांत्रिक शक्ती टिकवून ठेवते. 8-तासांच्या शिफ्टमध्ये 30,000 जॉइन्सच्या सिद्ध थ्रुपुटसह, हे वेल्डर मोठ्या प्रमाणात हीटिंग पाईप उत्पादनाच्या व्हॉल्यूमच्या मागणीची पूर्तता करते, तर त्याची पुनरावृत्तीक्षमता पुन्हा काम आणि फील्ड अपयश कमी करते.

हीटर कामगिरीमध्ये लीड-पोस्ट वेल्ड्सची गंभीर भूमिका

हीटिंग ट्यूबमध्ये, अंतर्गत रेझिस्टन्स वायर आणि एक्सटर्नल टर्मिनल लग यांच्यातील कनेक्शन सर्वात अयशस्वी-प्रवण इंटरफेस आहे. उच्च-प्रतिरोधक संयुक्त स्थानिक उष्णता निर्माण करते, ऑक्सिडेशनला गती देते आणि शेवटी सर्किट उघडते. हे वेल्डर तीन फोकस केलेल्या डिझाइन पर्यायांद्वारे या अपयश मोडला संबोधित करते.

• 1. ऊर्जा अचूकता:कॅपेसिटर व्होल्टेज सेटिंग (0‑435V) वेगवेगळ्या मटेरियल कॉम्बिनेशनसाठी फाईन-ट्यूनिंगला अनुमती देते - उदाहरणार्थ, निकेल-क्रोमियम वायर ते कॉपर लग्जला स्टेनलेस ते कॉपरपेक्षा कमी ऊर्जा लागते.
• 2. इलेक्ट्रोड बल स्थिरता:वायवीय प्रणाली शॉप-हवेतील चढउतारांकडे दुर्लक्ष करून सतत क्लॅम्पिंग प्रेशर (±2%) राखते, डिस्चार्ज करण्यापूर्वी सतत संपर्क प्रतिकार सुनिश्चित करते.
• 3. पल्स कालावधी नियंत्रण:निश्चित डिस्चार्ज वेळ (≈8ms) पातळ-विभागाच्या भागांसाठी ऑप्टिमाइझ केला जातो, पूर्ण संलयन साध्य करताना वितळण्यापासून प्रतिबंधित करते.

ही वैशिष्ट्ये थेट नकार दर कमी करतात आणि हीटरची दीर्घ सेवा आयुर्मान देतात, जे हीटिंग ट्यूब उत्पादकांसाठी सर्वोच्च प्राधान्ये आहेत.

टर्मिनल वेल्डिंगसाठी इलेक्ट्रोड कॉन्फिगरेशन आणि देखभाल

वेल्डिंग लीड पोस्ट्ससाठी स्पॉट वेल्डर आणि टर्मिनल लग हे बहुतेक वेळा पितळ किंवा टिन-प्लेट केलेल्या तांब्याचे बनलेले असतात, ज्यात लीड पोस्ट्सपेक्षा भिन्न थर्मल गुणधर्म असतात. स्टिकिंग किंवा जास्त इंडेंटेशन न करता सुसंगत वेल्ड्स मिळविण्यासाठी योग्य इलेक्ट्रोड डिझाइन आणि देखभाल आवश्यक आहे. Feihong® च्या ॲप्लिकेशन अभियंत्यांनी खालील पद्धतींची शिफारस केली आहे.

• 1. इलेक्ट्रोड साहित्य निवड:तांबे-आधारित टर्मिनल्ससाठी, फैलाव-मजबूत तांबे (उदा., Cu‑Al₂O₃) चालकता आणि विकृतीला प्रतिकार करण्याचा सर्वोत्तम संतुलन प्रदान करते; स्टील टर्मिनल्ससाठी, टंगस्टन-तांब्याला प्राधान्य दिले जाते.
• 2. टिप भूमिती:वरच्या इलेक्ट्रोडवर एक लहान त्रिज्या (R2‑R3) एकसमान नगेटसाठी प्रवाह केंद्रित करते, तर खालचा इलेक्ट्रोड वाकल्याशिवाय लीड पोस्टला आधार देण्यासाठी सपाट किंवा किंचित घुमटाकार असावा.
• 3. साफसफाई आणि ड्रेसिंग:टोकावर ऑक्साईड तयार झाल्यामुळे संपर्क प्रतिरोधक क्षमता वाढते आणि स्पॅटर होते. बारीक फाईल किंवा इलेक्ट्रोड ड्रेसरसह प्रत्येक 500-800 वेल्डवर हलकी ड्रेसिंग केल्याने आकार पुनर्संचयित होतो आणि दूषित पदार्थ काढून टाकतात.
• 4. थंड पाणी (पर्यायी):सतत हाय-ड्युटी सायकलसाठी, जास्त गरम होण्यापासून रोखण्यासाठी आणि टिप पोशाख कमी करण्यासाठी वॉटर-कूल्ड इलेक्ट्रोड धारक उपलब्ध आहेत.

या मार्गदर्शक तत्त्वांचा अवलंब केल्याने दीर्घ उत्पादन चालण्यावर वेल्डची गुणवत्ता राखण्यात मदत होते आणि इलेक्ट्रोडचे आयुष्य वाढते, उपभोग्य खर्च आणि डाउनटाइम कमी होतो.

वेगवेगळ्या सामग्रीच्या जोड्यांसाठी पॅरामीटर ट्यूनिंग

या वेल्डरची अष्टपैलुता त्याच्या समायोज्य कॅपेसिटर व्होल्टेज आणि वायवीय दाबातून येते. तथापि, विशिष्ट सामग्रीच्या जोडीसाठी इष्टतम संयोजन शोधण्यासाठी पद्धतशीर चाचणी आवश्यक आहे. खालील सारणी सामान्य हीटिंग ट्यूब सामग्रीवर आधारित प्रारंभिक बिंदू प्रदान करते.

लीड पोस्ट साहित्य	टर्मिनल साहित्य	कॅपेसिटर व्होल्टेज (V)	इलेक्ट्रोड फोर्स (kN)
Ni‑Cr मिश्र धातु (ø2.5mm)	पितळ (t=0.8 मिमी)	280-320	1.8-2.2
स्टेनलेस स्टील (ø3.0mm)	तांबे (t=1.0mm)	३४०-३८०	2.0-2.5
तांब्याचे पोलाद (ø2.0mm)	टिन-प्लेटेड तांबे	220-260	1.5-1.8
Inconel (ø2.8mm)	निकेल-प्लेटेड स्टील	300-350	2.2-2.6

ही मूल्ये प्रारंभिक सूचना आहेत; वेल्ड नगेट व्यास (लक्ष्य 1.2‑1.5× वायर व्यास) आणि पुल-चाचणी ताकद तपासून अंतिम सेटिंग्ज प्रमाणित केल्या पाहिजेत. Feihong® आमच्या कमिशनिंग सेवेचा भाग म्हणून ऑन-साइट पॅरामीटर ऑप्टिमायझेशन प्रदान करते.

उत्पादकता वाढ आणि वास्तविक-जागतिक उदाहरण

पारंपारिक AC स्पॉट वेल्डरवरून या कॅपेसिटर-डिस्चार्ज मशीनवर स्विच केल्याने अनेकदा वेग आणि गुणवत्ता दोन्हीमध्ये त्वरित सुधारणा होतात. ग्वांगडोंगमधील मध्यम आकाराच्या हीटिंग ट्यूब प्लांटने दोन FH-149A मशिन्ससह तीन जुन्या युनिट्सची जागा घेतली आणि सहा महिन्यांच्या कालावधीत पुढील परिणाम प्राप्त केले.

• 1. थ्रूपुट वाढ:प्रत्येक मशीन सातत्याने प्रति शिफ्टमध्ये 30,000 वेल्ड तयार करते, 1.5 मशीनच्या मागील आउटपुटशी जुळते, त्यामुळे मजल्यावरील जागा मोकळी होते.
• 2. भंगार कपात:लीड-पोस्ट वेल्डिंगचा नकार दर 1.8% वरून 0.2% वर घसरला, वर्षाला अंदाजे 120,000 तयार नळ्या वाचवल्या.
• 3. ऊर्जा बचत:कॅपेसिटर-डिस्चार्ज तत्त्व जुन्या AC युनिटच्या तुलनेत प्रति वेल्ड 40% कमी वीज वापरते, ज्यामुळे वीज बिल प्रति वर्ष $2,000 पेक्षा जास्त कमी होते.
• 4. ऑपरेटर स्वीकृती:साध्या व्होल्टेज-डायल आणि प्रेशर-गेज नियंत्रणांमुळे प्रशिक्षणाचा वेळ दोन दिवसांपासून चार तासांपर्यंत कमी झाला.

हे मूर्त फायदे हे दर्शवतात की विशिष्ट वेल्डरमधील गुंतवणुकीचे एकूण उत्पादन स्थिरता सुधारताना त्वरीत परतफेड होते.

फॅक्टरी चाचणी आणि गुणवत्ता प्रमाणपत्रे

Feihong® कारखाना सोडणारे प्रत्येक मशीन एक व्यापक चाचणी प्रोटोकॉलमधून जाते जे वास्तविक उत्पादन परिस्थितीचे अनुकरण करते. आमच्या सहा समर्पित कार्यशाळा (मशीनिंग, इलेक्ट्रिकल असेंब्ली, ट्रान्सफॉर्मर वाइंडिंग, कॅपेसिटर फॉर्मिंग, पेंटिंग आणि फायनल असेंब्ली) आम्हाला कच्च्या मालापासून ते तयार उत्पादनापर्यंत गुणवत्ता नियंत्रित करण्यास अनुमती देतात.

• 1. कॅपेसिटर बँक चाचणी:प्रत्येक कॅपेसिटर ईएसआर आणि कॅपेसिटन्ससाठी मोजला जातो; स्थिरतेची पडताळणी करण्यासाठी जमलेल्या बँकेला कमाल व्होल्टेजवर 500 चार्ज-डिस्चार्ज चक्र लागू केले जातात.
• 2. वायवीय सर्किट चाचणी:कॅलिब्रेटेड गेज वापरून सिलेंडर स्ट्रोक आणि दाब रेखीयता आणि पुनरावृत्तीसाठी तपासले जातात.
• 3. वेल्डिंग कामगिरी चाचणी:मानक चाचणी कूपनचा संच (Ni‑Cr वायर ते कॉपर लग) वेल्डेड केला जातो; नगेट व्यास आणि तन्य शक्ती रेकॉर्ड केली जाते आणि अंतर्गत वैशिष्ट्ये पूर्ण करणे आवश्यक आहे.
• 4. विद्युत सुरक्षा:IEC 60204‑1 नुसार इन्सुलेशन प्रतिरोध, डायलेक्ट्रिक सामर्थ्य आणि ग्राउंड सातत्य तपासले जाते.

वेल्डिंग लीड पोस्ट्स आणि टर्मिनल लगसाठी प्रत्येक स्पॉट वेल्डर एक चाचणी प्रमाणपत्र आणि 12-महिन्याच्या वॉरंटीसह सर्व नॉन-वेअर भाग कव्हर करते. आम्ही त्वरित बदलण्यासाठी स्थानिक सुटे भागांची यादी देखील ठेवतो.

टर्मिनल वेल्डिंगबद्दल वारंवार विचारले जाणारे प्रश्न

प्रश्न: वेल्डिंगनंतर मी टर्मिनल लग्सला रंग खराब होण्यापासून कसे रोखू शकतो?
उ: अती उष्णतेच्या ऑक्सिडेशनमुळे विकृतीकरण होते. वेल्ड मजबूत होईपर्यंत कॅपेसिटर व्होल्टेज 10‑व्होल्ट चरणांमध्ये कमी करा परंतु लगचा मूळ रंग टिकवून ठेवा. तसेच, इलेक्ट्रोड फोर्स चांगला संपर्क राखण्यासाठी पुरेसा आहे याची खात्री करा - कमी फोर्समुळे आर्सिंग आणि जास्त गरम होऊ शकते.

प्रश्न: हे वेल्डर प्री-अप्लाईड सोल्डर किंवा कोटिंगसह लीड पोस्ट हाताळू शकते?
उत्तर: होय, परंतु तुम्हाला व्होल्टेज थोडेसे कमी (१०-१५% ने) समायोजित करावे लागेल कारण कोटिंग संपर्क प्रतिकार कमी करू शकते. शक्य असल्यास वेल्डिंग क्षेत्रापासून कोटिंग साफ करणे किंवा इष्टतम पॅरामीटर्स निर्धारित करण्यासाठी चाचणी चालवणे उचित आहे.

प्रश्न: मी कॅपेसिटर बँक किती वेळा बदलली पाहिजे?
A: सामान्य वापरासह (30,000 वेल्ड/शिफ्ट, सिंगल शिफ्ट), इलेक्ट्रोलाइटिक कॅपेसिटरचे डिझाइन लाइफ अंदाजे 5-7 वर्षे किंवा 1 दशलक्ष चार्ज सायकल असते. आम्ही वार्षिक कॅपेसिटन्स तपासणीची शिफारस करतो; जर मूल्य 15% पेक्षा जास्त कमी झाले तर बदलण्याची शिफारस केली जाते.

प्रश्न: या मशीनसाठी किमान ऑर्डर प्रमाण किती आहे?
उ: मानक मॉडेलसाठी कोणतेही MOQ नाही. आम्ही एकल युनिट्स तसेच उत्पादन लाइन पॅकेजेस विकतो. वितरण वेळा आणि किंमतीसाठी कृपया आमच्या विक्री कार्यसंघाशी संपर्क साधा.
