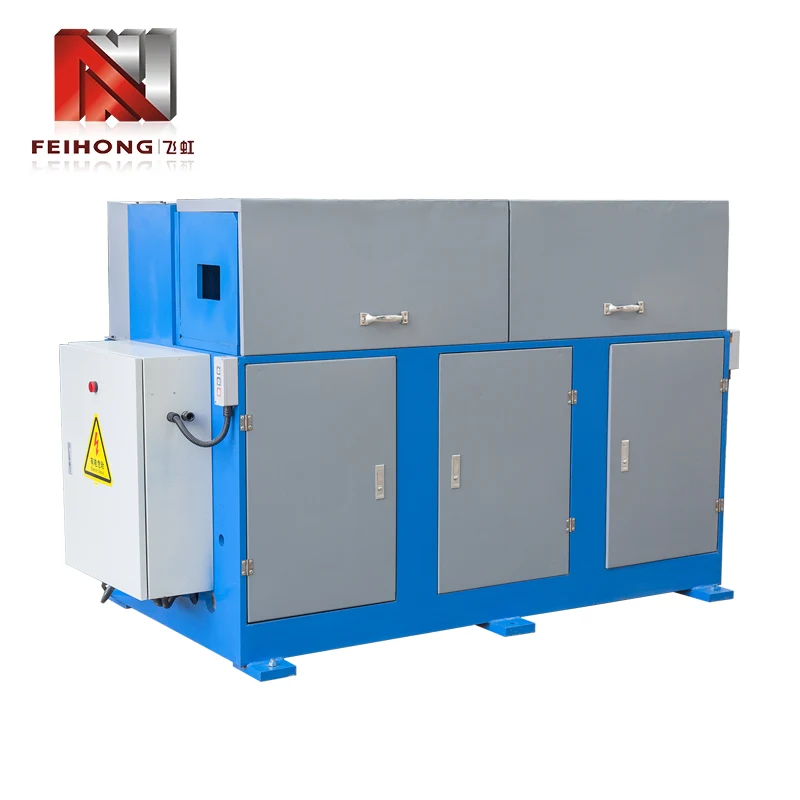

पाईप संकुचित मशीनचे कार्यरत तत्व काय आहे?

ट्यूब प्रक्रियेसाठी मुख्य उपकरणे म्हणून,पाईप संकुचित मशीनयांत्रिक शक्ती आणि मूस सहकार्याद्वारे ट्यूब एंड व्यासाची कपात साध्य करते. ट्यूब संकोचनची सुसंगतता आणि सामर्थ्य सुनिश्चित करण्यासाठी त्याचे कार्य तत्त्व पॉवर ट्रान्समिशन, मूस आकार आणि अचूक नियंत्रण समाकलित करते.

पॉवर सिस्टम पाईप संकुचित मशीनचा मुख्य ड्रायव्हिंग स्रोत आहे. मोटर वेग रिड्यूसरद्वारे (सामान्यत: आउटपुट टॉर्क 50-5000 एन ・ मीटर, वेगवेगळ्या पाईप व्यासांमध्ये रुपांतरित) मध्ये गती रूपांतरित करते, ट्रान्समिशन शाफ्टमधून फिरण्यासाठी स्पिंडल चालवते आणि स्पिंडलच्या पुढच्या टोकाशी जोडलेले शंकूच्या आकाराचे मोल्ड सिंक्रोनिकली फिरते. हायड्रॉलिक पाईप संकुचित मशीन ऑईल सिलिंडरद्वारे अक्षीय थ्रस्ट (प्रेशर 10-30 एमपीए पर्यंत पोहोचू शकते) प्रदान करते जेणेकरून ट्यूबच्या अक्ष बाजूने एकसमान वेगाने खायला घालते. यांत्रिक प्रकाराच्या तुलनेत, दबाव आकार नियंत्रित करणे सोपे आहे आणि जास्त विकृती आणि क्रॅक टाळण्यासाठी पातळ-भिंतींच्या नळ्या (जाडी -2 मिमी) प्रक्रियेसाठी योग्य आहे.

मूस आणि ट्यूब दरम्यानचे सहकार्य संकुचित अचूकता निर्धारित करते. पाईपच्या सामग्रीनुसार (कार्बन स्टील, स्टेनलेस स्टील, कॉपर पाईप इ.), संबंधित कडकपणासह साचा (एचआरसी 55-62) निवडला गेला आहे. मूसची आतील छिद्र एक स्टेप्ड शंकूची रचना आहे (टेपर 3 ° -15 °). जेव्हा पाईपला आहार देण्याच्या यंत्रणेद्वारे मूसच्या प्रवेशद्वारावर ढकलले जाते, तेव्हा मूसची फिरणारी आतील भिंत पाईपच्या बाह्य पृष्ठभागावर संपर्क साधते आणि घर्षण पाईपला सिंक्रोनाइझ फिरवते. त्याच वेळी, अक्षीय दाब पाईपच्या धातूला व्यास कमी करण्यासाठी साच्याच्या शंकूच्या पृष्ठभागावर वाहण्यास भाग पाडते (कपात श्रेणी सामान्यत: मूळ पाईप व्यासाच्या 10% -40% असते).

नियंत्रण प्रणाली पॅरामीटर्सची अचूक जुळणी सुनिश्चित करते. सीएनसी पाईप संकुचित मशीन पीएलसी कंट्रोल सिस्टमसह सुसज्ज आहे, जे कपात लांबी (त्रुटी ± 0.1 मिमी), फीड वेग (5-30 मिमी/से) आणि मोल्ड स्पीड (100-500 आर/मिनिट) सारख्या पॅरामीटर्सला प्रीसेट करू शकते. फोटोइलेक्ट्रिक सेन्सर रिअल टाइममध्ये पाईपच्या स्थितीवर नजर ठेवते आणि प्रीसेट कपात लांबी गाठल्यावर स्वयंचलितपणे आहार देणे थांबवते. जाड-भिंतींच्या पाईप्स (जाडी> 3 मिमी) साठी, सिस्टम सेगमेंट्ड रिडक्शन मोड सुरू करेल आणि हळूहळू 3-5 वेळा कपात पूर्ण करेल जेणेकरून पाईपमध्ये सुरकुत्या उद्भवू शकतील.

सहाय्यक डिव्हाइस प्रक्रिया स्थिरता सुधारतात. पाईप अक्ष आणि मोल्ड अक्ष यांच्यातील आच्छादित आहार घेताना आहार (क्लॅम्पिंग फोर्स समायोज्य आहे) पकडणे (पकडणे समायोज्य आहे) पकडणे व्ही-आकाराचे रोलर वापरते; घर्षण तापमान कमी करण्यासाठी (80 ℃ च्या खाली नियंत्रित) आणि पाईपच्या पृष्ठभागाचे ऑक्सिडेशन आणि विकृत होण्यापासून प्रतिबंधित करण्यासाठी शीतकरण प्रणाली तेलाच्या नोजलद्वारे मूस आणि पाईप दरम्यानच्या संपर्क भागामध्ये द्रव कापून टाकते. प्रक्रिया केल्यानंतर, डिमोल्डिंग यंत्रणा सतत उत्पादन मिळविण्यासाठी स्वयंचलितपणे संकुचित पाईप बाहेर ढकलते.

मेटल पाईप्सच्या आकारात रुपांतर ते पाइपलाइन कनेक्शनच्या सीलिंग आवश्यकतांपर्यंत, दपाईप संकुचित मशीन"पॉवर-मोल्ड-कंट्रोल" च्या समन्वित ऑपरेशनद्वारे यांत्रिकीकृत मार्गाने पारंपारिक मॅन्युअल संकुचित होण्याचे पुनर्स्थित करते, जे प्रक्रियेची कार्यक्षमता 5 वेळा वाढवते आणि संकुचित होण्याच्या बिंदूवरील तन्यता मूळ पाईपच्या 90% पेक्षा जास्त राहते, पाईप प्रक्रियेच्या क्षेत्रात एक महत्त्वाची उपकरणे बनते.
